トムソン（Thomson） ブランドの電動アクチュエータは、DC モーターとギアヘッド、ボールネジやアクメネジとの組合せにより１ユニットで直動を実現した機器です。推力、スピード、ストロークなどの選択の幅が広い上、電気駆動の為、油圧・空圧システムと比べても構成の簡略化が可能です。加えて省スペースやメンテナンス工数及び費用削減にも貢献します。こちらではその中でも特におすすめの製品をご紹介します。

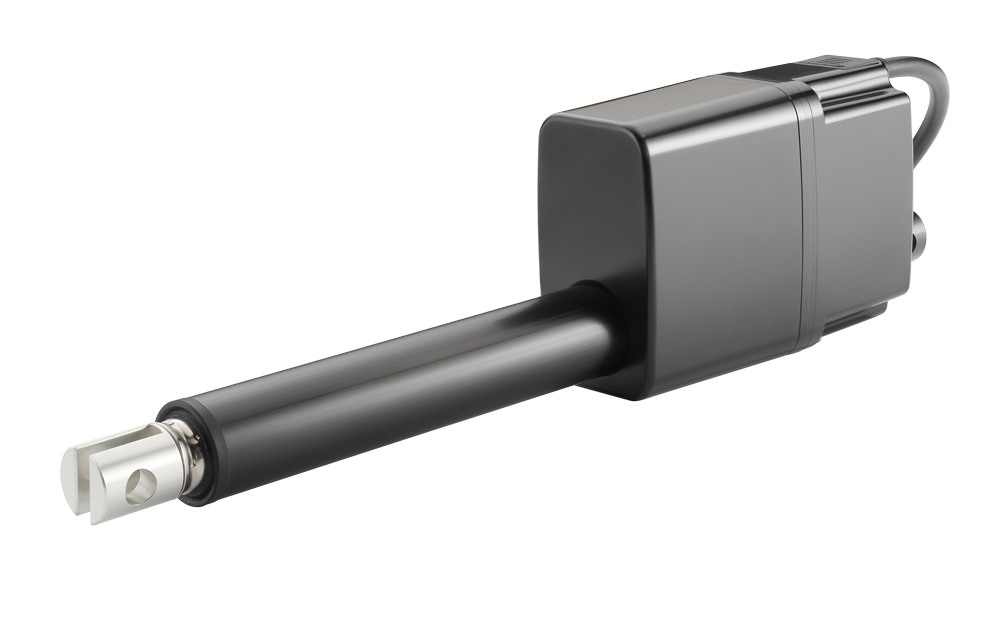

Electrak MD シリーズはコンパクトにも関わらず大きな推力を合わせ持った電動アクチュエータです。そのため、最小寸法長183.2mm で最大推力2000N が実現可能にて、スペースが限られたご用途にも最適です。その上、耐環境性に優れ、制御オプションではCAN bus J1939 やCANopen、PWM 制御可能なタイプなど多くの種類からお客様のお好みに合わせたオプションをご選択いただけるため、建設機械や重機械、農業機械を始め、特殊車輌や工場内設備など、さまざまなご用途にてご活用いただけます。
| 最大推力 | 2000N |
|---|---|
| 最大速度 | 52mm/秒（推力による） |
| 最大ストローク長 | 300mm |
| 保護等級 | IP67/IP69K（停止時）、IP66（動作時） |
| 使用温度範囲 | -40℃～+85℃ |
| 制御オプション | 小信号スイッチ制御、アナログフィードバック、ストローク終点出力、CAN Bus J1939、CANopen |

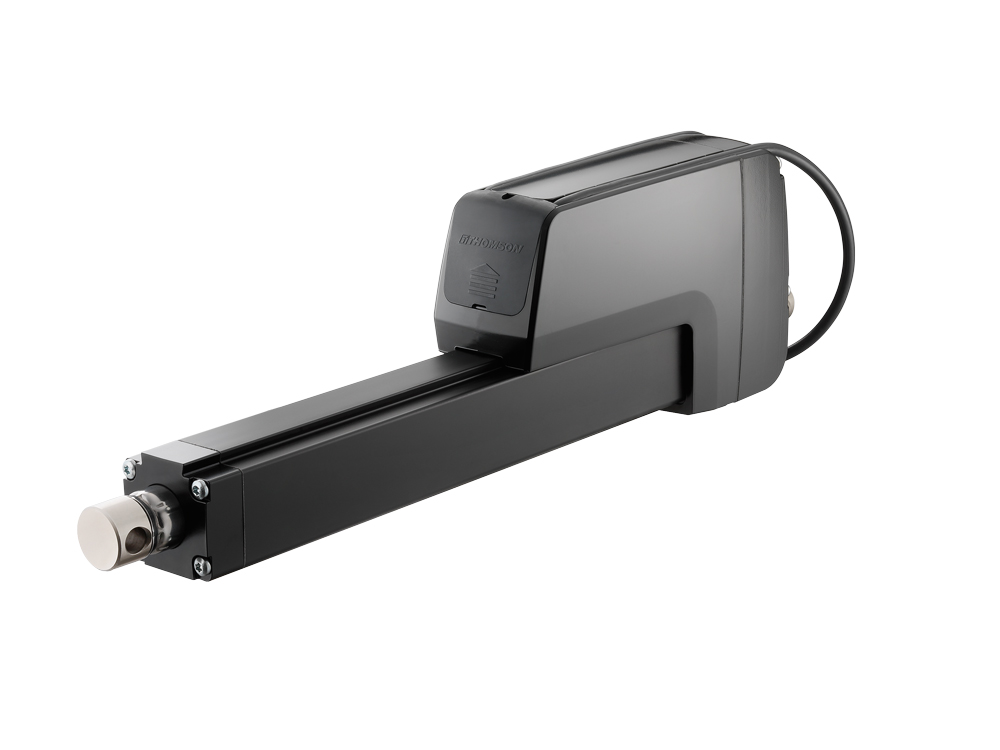

電動アクチュエータElectrak HDシリーズは、その最大推力が16,000Nとなり、ますます油圧システムからの置換えもご検討いただきやすくなりました。またフィードバックオプションも豊富で、アナログフィードバックやデジタルフィードバックを始め、CAN bus J1939やCANopen、シンクロナイズド・モーションドライブ等のご用意もあるため、製造ラインや特殊車輌にみられるPLCや産業用コンピュータなどの制御システムへの統合も容易です。その上、耐環境性にも優れているため、建設機械や重機械、農業機械を始め、特殊車輌やパネル操作など、さまざまなご用途にてお役立ていただける電動アクチュエータです。
| 最大推力 | 1700N （約170kgf）～16000N （約1.6tf) |
|---|---|
| 最大速度 | 71mm/秒 （推力による） |
| 最大ストローク長 | 1000mm （推力16kNの場合は500mm） |
| 保護等級 | IP67/IP69K（停止時）、IP66（動作時） |
| 使用温度範囲 | -40℃～+85℃ |
| 制御オプション | アナログフィードバック、デジタルフィードバック、ストローク終点出力、CAN Bus J1939、CANopen、シンクロナイズド・モーションドライブ（同期運転） |

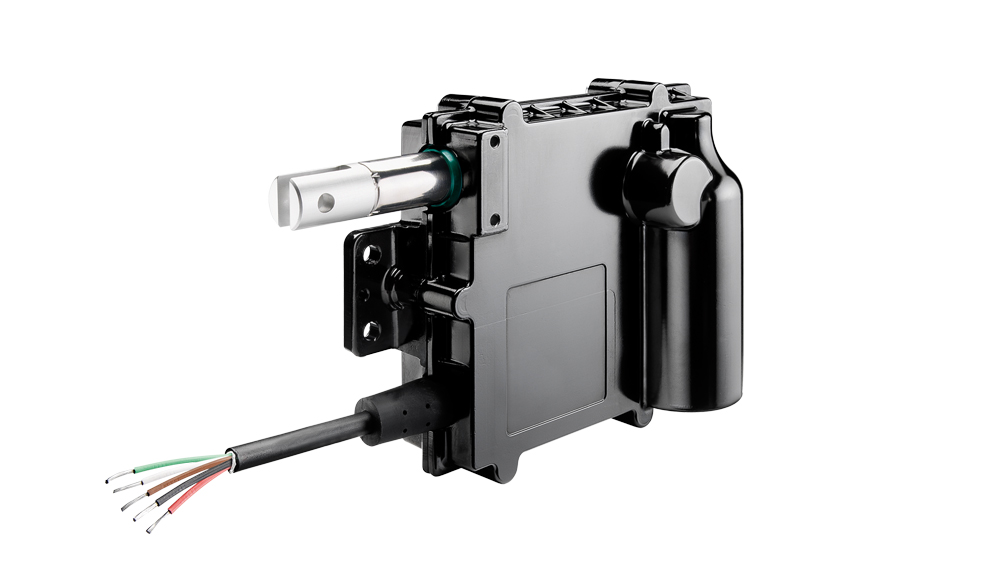

電動アクチュエータElectrak Throttleシリーズは、CAN Bus J1939対応タイプをお選びいただけるほか、使用温度範囲-40℃～+85℃（+125℃）、保護等級IP67/IP69Kと耐環境性に優れる上、サイズもコンパクトなため、建設機械のスロットルコントロールを始め、さまざまなご用途にてお役立ていただける電動アクチュエータです。コンパクトで軽量（1.1kg）なそのハウジング内部には省スペースデザインながらもセルフロック付きアクメネジや各種フィードバック信号用基板を搭載し、環境対応型電着塗装アルミニウム製ハウジングを採用しているため、厳しい環境下でのご使用にも最適です。
| 最大推力 | 130N （約13kgf） |
|---|---|
| 最大速度 | 96mm/秒 |
| 最大ストローク長 | 51mm |
| 保護等級 | IP67/IP69K |
| 使用温度範囲 | -40℃～+85℃（+125℃） |
| 制御オプション | アナログフィードバック、内部エンドストロークリミットスイッチ、CAN Bus J1939 |

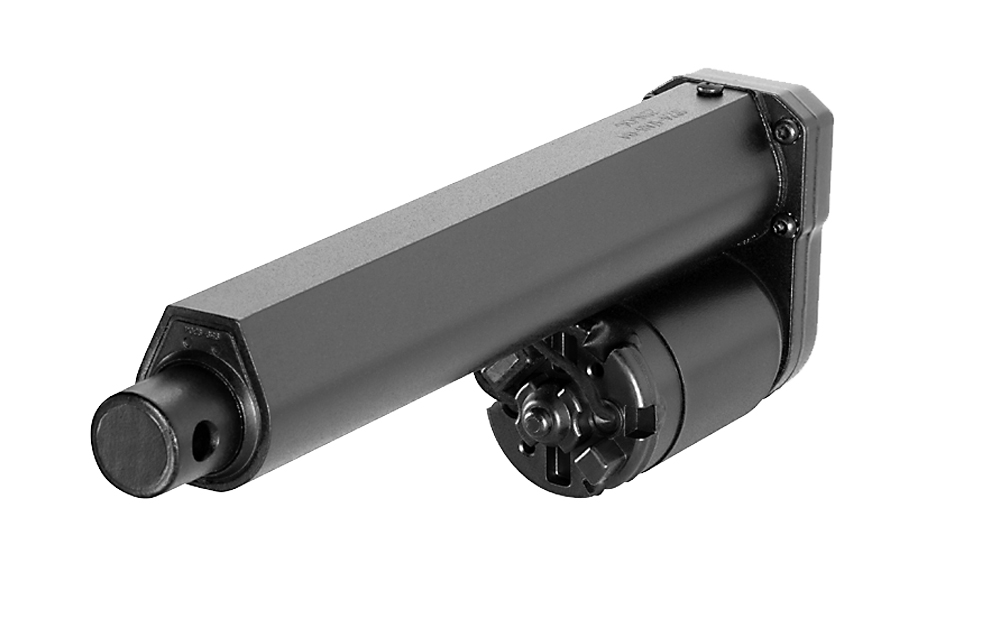

電動アクチュエータElectrak1S及び1SPシリーズは、Electrakシリーズ内で最もコンパクト且つ軽量な電動アクチュエータです。Electrak1Sシリーズはストローク終点の内部にリミットスイッチを搭載することでモーターの焼き付きを防ぐ構造となっています。またElectrak1SPシリーズはフィードバック用ポテンショメーターを搭載することでストローク位置検出が可能です。コンパクト且つ軽量なため、取り付け場所を選ばず、農業機械や一般産業機器、医療機器や船舶に至るまでさまざまなご用途にてお役立ていただける電動アクチュエータです。
| 最大推力 | 340N （約34kgf） |
|---|---|
| 最大速度 | 78mm/秒 |
| 最大ストローク長 | 199mm（Electrak1Sシリーズ）、228mm（Electrak1SPシリーズ） |
| 保護等級 | IP66（停止時） |
| 使用温度範囲 | -25℃～+65℃ |
| 制御オプション | ストローク終点保護入り（Electrak1Sシリーズ）、フィードバック用ポテンショメーター（Electrak1SPシリーズ） |
